Canon 6770 không kéo giấy là hệ quả của việc sai lệch cơ chế truyền động hoặc suy giảm ma sát bề mặt cao su sau chu kỳ nạp hàng nghìn bản in. Thay vì loay hoay thử sai, kỹ thuật viên cần nắm vững sơ đồ tách giấy từ khay tray trên xuống trục load. Bài viết này tôi sẽ giải phẫu chi tiết cấu tạo cơ khí và quy trình chẩn đoán lỗi nạp giấy trên dòng máy in canon 6770 để bạn có thể tự xử lý tại chỗ hoặc đưa ra quyết định thay thế linh kiện đúng đắn nhất.
Cập Nhật Cơ Chế Kỹ Thuật Và Cách Xử Lý Canon 6770 Không Kéo Giấy Nhanh Nhất
Canon 6770 không kéo giấy thường bắt nguồn từ sự lão hóa của lớp cao su quả đào (Pickup Roller) hoặc sự cố ở rơ-le tách giấy (Solenoid). Khi nhận lệnh in, trục nạp không xoay hoặc xoay nhưng không tạo đủ lực ma sát để thắng trọng lực của xấp giấy, dẫn đến tình trạng máy báo lỗi đèn vàng 2 nháy liên tục.

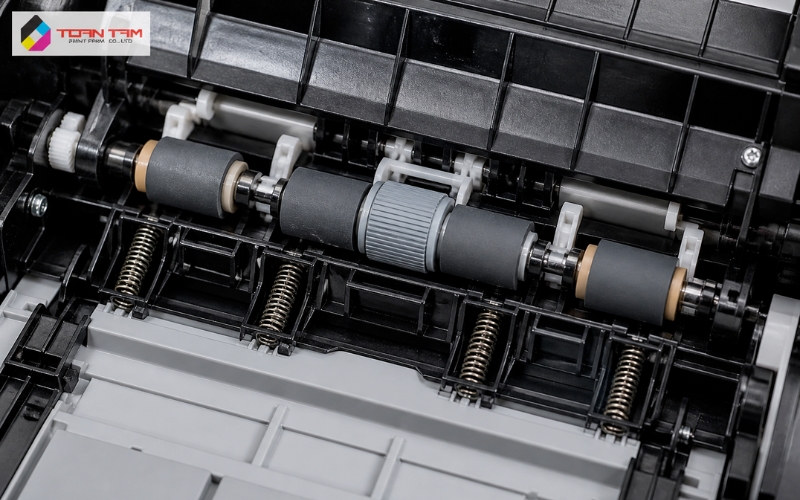

Hệ thống truyền động bánh răng điều khiển trục nạp giấy trên model Canon iX 6770.
Giải Phẫu Cấu Tạo Cụm Nạp Giấy Canon iX 6770: Từ Khay Chứa Đến Trục Lăn
Hệ thống nạp giấy trên dòng máy in canon 6770 vận hành theo nguyên lý kéo từ trên xuống (Top-feed). Toàn bộ quy trình được điều khiển bởi Motor bước chính thông qua một hệ thống nhông truyền lực và cụm ly hợp (Clutch).
Cấu trúc trục Pickup Roller và Separation Pad
Trục Pickup Roller (quả đào) có lõi nhựa cứng bọc lớp cao su có vân nhám. Khi Solenoid kích hoạt, bánh răng sẽ khớp để trục này xoay một vòng duy nhất, ép sát vào xấp giấy. Song song đó, Separation Pad (miếng tách giấy) phía dưới đóng vai trò tạo lực cản ngược, đảm bảo chỉ có một tờ duy nhất được đưa vào máy. Nếu Canon 6770 không kéo giấy, khả năng cao là bề mặt cao su này đã bị mòn phẳng hoặc bám bụi giấy quá dày, làm mất đi hệ số ma sát cần thiết.
Hệ thống lò xo nén và khay nâng giấy
Khay giấy của Canon 6770 có cơ chế nâng tự động bằng lò xo. Khi số lượng giấy trong khay ít đi, lực nén của lò xo phải đủ mạnh để đẩy xấp giấy lên sát vị trí quả đào. Một lỗi hiếm gặp nhưng gây ra tình trạng Canon 6770 không kéo giấy là lò xo bị mỏi hoặc khay nhựa bị vênh, khiến giấy không tiếp xúc được với trục kéo.
Phân Biệt Lỗi Do Mòn Quả Đào Cao Su Và Lỗi Hệ Thống Mắt Đọc Sensor
Để xử lý dứt điểm, bạn cần xác định lỗi thuộc về cơ khí (Mechanical) hay tín hiệu (Signal). Việc chẩn đoán sai sẽ khiến bạn tốn chi phí thay linh kiện mà máy vẫn không hoạt động.
Dấu hiệu quả đào (Pickup Roller) đã hết tuổi thọ
Khi bạn ra lệnh in, máy vẫn có tiếng "cạch" của rơ-le, trục kéo vẫn xoay nhưng giấy không nhúc nhích hoặc chỉ đi vào được khoảng 1-2cm rồi dừng lại. Đây là biểu hiện kinh điển của việc Canon 6770 không kéo giấy do mòn cao su. Trong trường hợp này, bạn sẽ thấy đèn vàng nháy 2 lần. Giải pháp tạm thời là vệ sinh bằng dung dịch chuyên dụng, nhưng về lâu dài bắt buộc phải thay quả đào mới.
Cách nhận biết Sensor nạp giấy bị bẩn hoặc hỏng lò xo trả về
Nếu trục kéo vẫn kéo giấy vào bình thường nhưng máy vẫn báo Canon 6770 không kéo giấy hoặc kẹt giấy, vấn đề nằm ở Sensor (mắt đọc). Sensor này là một lẫy nhựa nhỏ nằm ngay sau cụm nạp. Khi giấy đi qua, lẫy nhựa bị đẩy đi tạo tín hiệu báo về Mainboard. Nếu lò xo của lẫy này bị yếu hoặc bụi bẩn che lấp mắt quang học, máy sẽ không nhận diện được giấy đã vào và báo lỗi ảo.

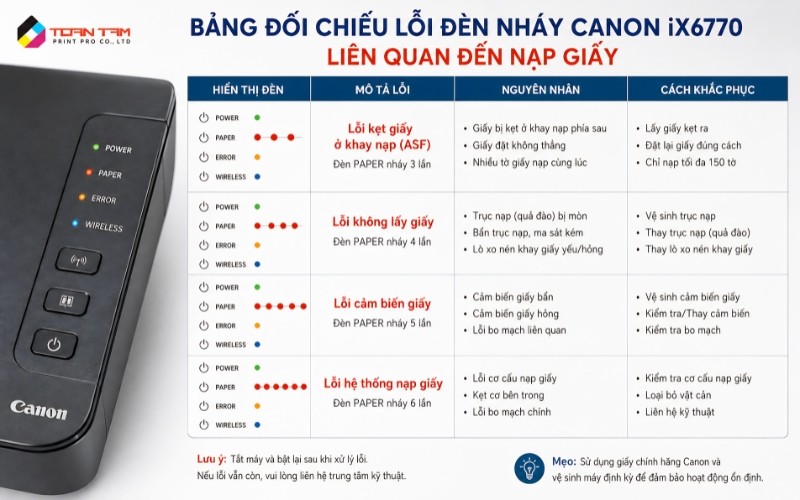

Phân tích sự khác biệt giữa lỗi cơ khí và lỗi cảm biến trên dòng Canon iX 6770
Quy Trình 5 Bước Tự Xử Lý Tình Trạng Máy In Canon 6770 Không Kéo Giấy
Dưới góc độ kỹ thuật Lab, tôi khuyến nghị bạn thực hiện theo quy trình chuẩn hóa sau để đảm bảo an toàn cho các bánh răng nhựa:
- Kiểm tra dị vật: Sử dụng đèn pin soi kỹ vào khe nạp giấy. Các vật thể như kẹp giấy, mẩu giấy vụn thường là nguyên nhân hàng đầu khiến Canon 6770 không kéo giấy.
- Vệ sinh cao su quả đào: Dùng vải mềm ẩm (không xơ) lau sạch lớp bụi trắng trên bề mặt cao su. Lưu ý xoay nhẹ trục để vệ sinh toàn bộ vòng tròn.
- Xả giấy và nạp lại: Đảm bảo giấy không bị ẩm hoặc dính vào nhau do tĩnh điện. Hãy "tơi" xấp giấy trước khi đặt vào khay.
- Kiểm tra Solenoid (Rơ-le): Nếu máy không có tiếng động kéo giấy, hãy kiểm tra miếng mút đệm ở rơ-le. Miếng mút này lâu ngày bị biến chất thành keo dính, khiến rơ-le không nhả được.
- Test Sensor: Dùng tay gạt nhẹ lẫy sensor xem có độ đàn hồi không. Nếu lẫy kẹt, máy sẽ liên tục báo Canon 6770 không kéo giấy.
Giải Pháp Kỹ Thuật Nâng Cao: Căn Chỉnh Áp Lực Lò Xo Khay Giấy Để Tối Ưu Tốc Độ Nạp
Đối với các đơn vị in ấn quảng cáo tần suất cao, việc Canon 6770 không kéo giấy thường xuyên gây gián đoạn công việc. Một mẹo nhỏ từ thợ lão làng là tăng cường lực nén cho lò xo dưới khay giấy. Bằng cách chêm thêm một lớp đệm nhỏ vào chân lò xo, xấp giấy sẽ được đẩy lên mạnh hơn, hỗ trợ quả đào đã hơi mòn vẫn có thể bắt giấy chính xác. Tuy nhiên, nếu lạm dụng, áp lực quá lớn sẽ dẫn đến lỗi kéo một lúc nhiều tờ. Điều tiết biên độ lực nén là kỹ thuật đòi hỏi sự cảm nhận tinh tế của người thợ.
Bảng So Sánh Chi Phí: Vệ Sinh Bảo Dưỡng Vs. Thay Mới Cụm Nạp Giấy
Khi máy đã gặp tình trạng Canon 6770 không kéo giấy, việc cân nhắc giữa sửa chữa và thay thế là bài toán kinh tế cần thiết.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Thay thế linh kiện định kỳ giúp loại bỏ hoàn toàn lỗi Canon 6770 không kéo giấy
Giải Đáp Thắc Mắc Kỹ Thuật Khi Vận Hành Hệ Thống Canon iX 6770
Tại sao máy in báo lỗi đèn cam 2 nháy nhưng quả đào vẫn xoay?
Trường hợp này Canon 6770 không kéo giấy do lực ma sát không đủ. Quả đào xoay nhưng giấy bị trượt tại chỗ. Bạn cần thay cao su mới hoặc kiểm tra xem có dùng giấy quá dày (định lượng >300gsm) vượt quá khả năng nạp của máy hay không.
Tôi có nên dùng cồn để vệ sinh quả đào không?
Tuyệt đối không. Cồn làm khô và gây nứt nẻ cao su nhanh hơn. Để xử lý tình trạng Canon 6770 không kéo giấy, hãy dùng nước sạch hoặc dung dịch phục hồi cao su chuyên dụng để giữ độ bám.
Lỗi "Paper Jam" dù trong máy không có giấy là do đâu?
Đây là lỗi Sensor (mắt đọc). Mắt đọc bị kẹt ở trạng thái "đóng", khiến máy hiểu lầm đang có giấy kẹt bên trong. Bạn cần tháo vỏ máy để vệ sinh bụi hoặc gắn lại lò xo cho lẫy sensor.
👉 Xem thêm : Lỗi Máy In Canon 6770
Duy Trì Hiệu Suất Nạp Giấy Tối Ưu Cho Hệ Thống Canon iX 6770
Việc khắc phục lỗi Canon 6770 không kéo giấy không chỉ dừng lại ở việc thay linh kiện mà còn nằm ở thói quen sử dụng. Hãy đảm bảo khay giấy luôn sạch bụi và không nạp quá số lượng tờ quy định. Nếu các giải pháp tự xử lý tại nhà không đem lại kết quả, hãy liên hệ với đội ngũ kỹ thuật của VIỆN MÁY IN TOÀN TÂM qua Hotline/Zalo: 0938.07.53.07 để được tư vấn chuyên sâu 1:1. Chúng tôi cam kết chuẩn đoán đúng "bệnh", sử dụng linh kiện loại A+ để chiếc máy in của bạn vận hành trơn tru như mới.
