Lỗi nháy đèn cam canon 6870 là tín hiệu cảnh báo quan trọng từ hệ thống quản lý phần cứng, giúp người dùng xác định chính xác sự cố đang xảy ra với bo mạch hoặc linh kiện tiêu hao. Việc nắm vững ma trận mã lỗi kết hợp mã Hex không chỉ giúp rút ngắn thời gian sửa chữa mà còn tránh việc thay thế linh kiện sai lệch, gây lãng phí chi phí vận hành cho doanh nghiệp.
Lỗi Nháy Đèn Cam Canon 6870 Tương Ứng Với Mã Lỗi Kỹ Thuật Nào?
Lỗi nháy đèn cam canon 6870 xuất hiện dưới hai dạng: nháy đèn cam đơn thuần (User Error) và nháy đèn cam/xanh luân phiên (Service Error). Mỗi số lần nháy đại diện cho một mã Support Code (Hex) cụ thể trên máy tính, phản ánh tình trạng từ kẹt giấy, cạn mực đến hỏng hóc nghiêm trọng tại đầu phun hoặc bộ phận hút mực.
Dưới đây là sơ đồ đối chiếu số lần nháy đèn cam và mã lỗi Hex được trích xuất từ Service Manual của dòng máy in canon 6870.
Bảng ma trận mã lỗi kỹ thuật Canon iX 6870 (Cập nhật 2026)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Lưu ý: Với các mã lỗi nháy luân phiên cam/xanh, máy in thường sẽ dừng mọi hoạt động và yêu cầu can thiệp sâu vào phần mềm.

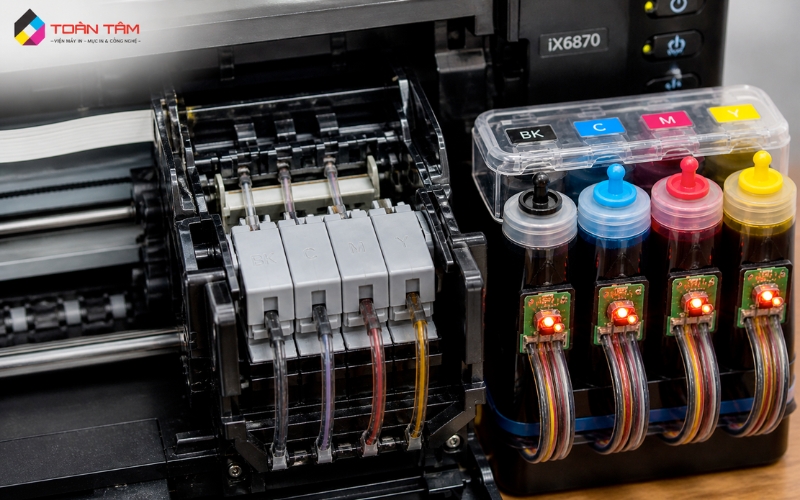

Đèn tín hiệu trên tép mực giúp kỹ thuật viên khoanh vùng nhanh linh kiện lỗi trong ma trận 6870.
Phân Tích Lỗi Phổ Biến Nhất: Không Nhận Tép Mực Và Lỗi Chip Báo Ảo
Trong thực tế vận hành tại các đơn vị in ấn, tình trạng không nhận tép mực chiếm đến 65% tổng số ca hỗ trợ kỹ thuật cho dòng máy in canon 6870. Hiện tượng này thường xảy ra sau khi người dùng thực hiện thay mực hoặc hệ thống dẫn mực ngoài bị rò rỉ làm bẩn chân chip.
Lỗi chip mực và cơ chế giao tiếp ic
Hệ thống IC trên tép mực Canon iX 6870 sử dụng giao tiếp tiếp điểm đồng. Khi xảy ra lỗi 4 lần nháy (Mã 1660) hoặc 15 lần nháy (Mã 1410), bo mạch điều khiển không nhận được tín hiệu phản hồi từ chip. Nguyên nhân cốt lõi không phải lúc nào cũng do chip hỏng, mà thường do bụi bẩn bám trên bề mặt tiếp điểm hoặc lò xo tiếp nhận trên cụm Carriage bị lún.
Xử lý hiện tượng chíp báo ảo (mã 1688)
Chíp báo ảo thực chất là cơ chế bảo vệ của Canon khi IC ghi nhận lượng mực đã đạt ngưỡng giới hạn theo dung tích lý thuyết. Để khắc phục tạm thời và tận dụng nốt lượng mực trong bình, kỹ thuật viên thường áp dụng thủ thuật "Disable Ink Level" bằng cách nhấn giữ nút Resume trong 10 giây cho đến khi máy in nhận lệnh mới.
Quy Trình 5 Bước Gỡ Rối Lỗi Phần Cứng Canon 6870 Chuyên Sâu
- Đếm nhịp nháy: Quan sát đèn cam để xác định số lần nháy trong một chu kỳ (ngắt quãng bởi đèn xanh).
- Vệ sinh vật lý: Sử dụng cồn 90 độ và tăm bông sạch để lau các tiếp điểm đồng trên chip và các chân kim trong máy.
- Kiểm tra Carriage: Di chuyển cụm đầu phun ra giữa, kiểm tra xem có vật lạ (giấy vụn, kẹp ghim) cản trở cảm biến hay không.
- Kiểm tra mực: Đảm bảo các tép mực đã được nhấn sập lẫy và đèn LED đỏ trên mỗi tép mực đều sáng ổn định.
- Reset phần mềm: Với lỗi tràn bộ đếm (5B00), sử dụng phần mềm Service Tool để đưa trị số mực thải về 0%.
Dịch vụ hỗ trợ kỹ thuật máy in Canon chuyên nghiệp
|
|
|
|
|
|
|
|
|
|
|
|

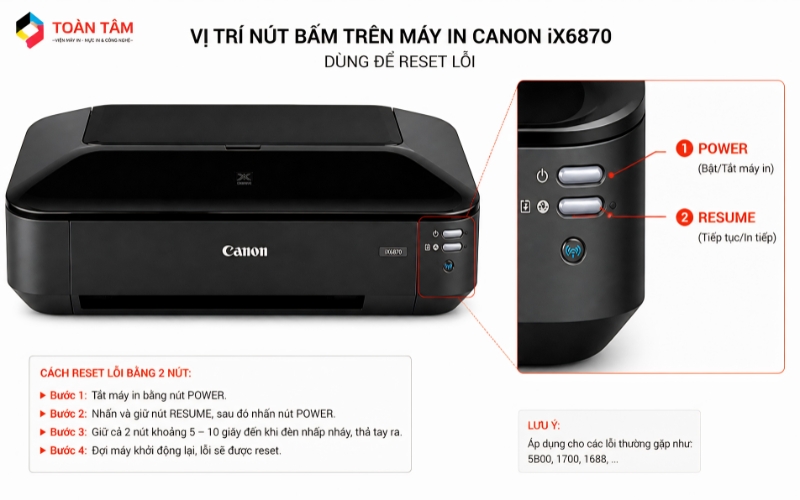

Thao tác giữ nút Resume là chìa khóa để vượt qua các mã lỗi chip báo ảo thông thường
Giải Đáp Thắc Mắc Thực Tế Khi Vận Hành Canon iX 6870
- Tại sao máy báo lỗi 5 nháy cam dù tôi vừa thay đầu phun mới?
Mã lỗi 1403 (5 lần nháy) báo hiệu đầu phun bị lỗi nhiệt hoặc chập mạch. Nếu đầu mới vẫn báo lỗi, hãy kiểm tra lại bo mạch chính (Mainboard). Một số trường hợp đầu phun cũ bị chập đã đánh chết IC điều khiển trên Main, dẫn đến việc lắp đầu mới vào vẫn bị báo lỗi tương tự. - Lỗi 7 lần nháy cam xanh liên tiếp có tự sửa được không?
Mã lỗi 5B00 yêu cầu reset bằng phần mềm. Bạn không thể xử lý bằng cách nhấn nút trên máy. Cần đưa máy về chế độ Service Mode (nhấn kết hợp Power và Resume theo nhịp) trước khi dùng phần mềm để nạp lại dữ liệu bộ đếm mực thải. - Máy báo lỗi 15 lần nháy cam là hỏng chip hay hỏng máy?
Đây là lỗi 1410, thường do máy không nhận diện được đồng thời nhiều tép mực. Bạn nên tháo toàn bộ mực ra, vệ sinh lại chân đế tiếp xúc. Nếu vẫn không được, khả năng cao là mạch nhận chip (CSIC Board) phía sau cụm Carriage đã bị hỏng.
👉 Xem thêm : ➔ Lỗi máy in canon 6870 không nhận wifi
Sơ Đồ Ma Trận Mã Lỗi Nháy Đèn Cam Canon iX 6870 Và Giải Pháp Tối Ưu
Việc hiểu rõ sơ đồ ma trận mã lỗi nháy đèn cam canon 6870 giúp doanh nghiệp chủ động hơn trong khâu bảo trì và vận hành thiết bị. Đa số các lỗi liên quan đến lỗi chip mực hay chíp báo ảo đều có thể xử lý nhanh tại chỗ nếu kỹ thuật viên nắm vững quy trình reset. Tuy nhiên, với các lỗi về điện áp như B200 hay chập đầu phun, việc can thiệp không đúng cách có thể dẫn đến cháy nổ Mainboard. Lời khuyên tốt nhất là luôn duy trì vệ sinh định kỳ cho cụm Carriage và sử dụng mực in chất lượng cao để bảo vệ hệ thống IC giao tiếp. Nếu bạn gặp khó khăn trong việc xác định nhịp nháy, hãy liên hệ ngay với VIỆN MÁY IN TOÀN TÂM để nhận tư vấn kỹ thuật chuyên sâu 1:1.
